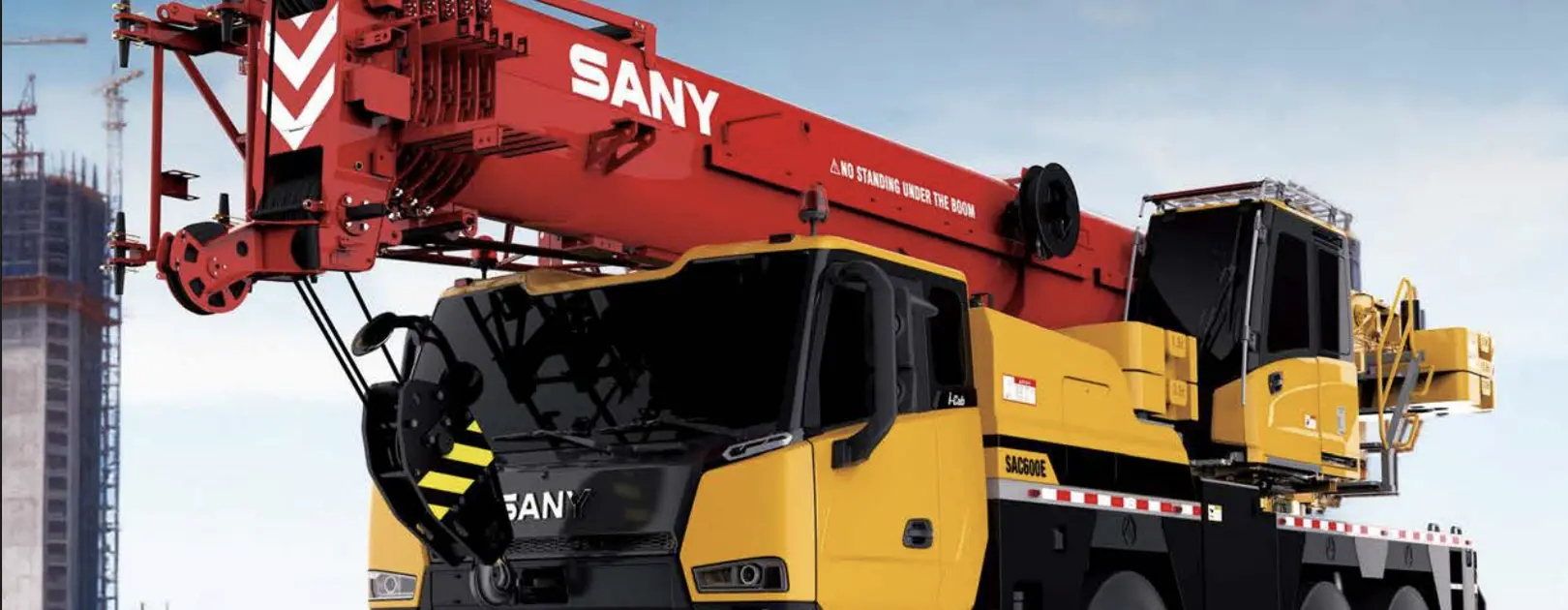

Żuraw samojezdny SAC 600E – kiedy udźwig 60 ton wystarczy do realizacji inwestycji?

Informacja o 60-tonowym udźwigu może sugerować, że wybór żurawia jest prosty – wystarczy porównać masę elementu z wartością podaną przez producenta. W praktyce o możliwości wykonania podnoszenia decydują również promień pracy, długość wysięgnika, konfiguracja podpór, masa zawiesi oraz warunki panujące na placu budowy.

SAC 600E jest wszechstronnym żurawiem klasy All-Terrain, który łączy duży zakres roboczy z kompaktowym, trzyosiowym podwoziem. Może sprawdzić się zarówno podczas montażu konstrukcji, jak i przy ustawianiu urządzeń technologicznych, instalacji dachowych czy prefabrykatów. Warunkiem jest jednak dopasowanie całej geometrii podnoszenia do tabeli udźwigów, a nie kierowanie się wyłącznie nominalną wartością 60 ton.

Jakie możliwości robocze oferuje żuraw samojezdny SAC 600E?

Maksymalny udźwig SAC 600E wynosi 60 ton przy promieniu roboczym 3 metrów. Wartość ta dotyczy ściśle określonej konfiguracji wskazanej przez producenta – pracy nad tyłem maszyny z zastosowaniem dodatkowych krążków linowych. Nie jest to zatem udźwig dostępny niezależnie od kierunku obrotu, długości ramienia i odległości ładunku od żurawia.

Maszyna została wyposażona w sześcioczęściowy wysięgnik teleskopowy o przekroju w kształcie litery U. Jego długość wynosi od 10,7 do 50 metrów. Przy pełnym wysunięciu głównego wysięgnika maksymalna wysokość podnoszenia sięga 50,5 metra. Zastosowanie wysięgnika dodatkowego pozwala zwiększyć długość układu do 66 metrów, a wysokość podnoszenia do około 66,5 metra. Przedłużkę można ustawić pod kątem 0, 20 lub 40 stopni.

Istotne parametry robocze SAC 600E obejmują również:

• pełny rozstaw podpór wynoszący około 7,45 × 6,4 metra,

• maksymalny promień obrotu tylnej części nadwozia wynoszący 3,59 metra,

• przeciwwagę o masie do 13 ton,

• obrót nadwozia roboczego w zakresie 360 stopni,

• automatyczne poziomowanie maszyny,

• możliwość stosowania zmiennego wysuwu poszczególnych podpór,

• teleskopowanie wysięgnika pod obciążeniem w dopuszczonych konfiguracjach.

System zmiennego rozstawu podpór jest szczególnie przydatny tam, gdzie nie można wykorzystać całej szerokości placu. Komputer uwzględnia rzeczywisty wysuw każdej podpory oraz aktualny kierunek obrotu. Pozwala to bezpiecznie wykorzystać dostępne możliwości maszyny, ale nie oznacza zachowania pełnego udźwigu przy niepełnym rozstawieniu.

Za kontrolę parametrów pracy odpowiada system LMI, czyli elektroniczny ogranicznik momentu obciążenia. Monitoruje on między innymi promień roboczy, długość i kąt wysięgnika, konfigurację przeciwwagi oraz obciążenie haka. Wyposażenie bezpieczeństwa obejmuje również wiatromierz na końcu wysięgnika, ogranicznik wysokości podnoszenia, zawory hydrauliczne oraz zabezpieczenie pozostawiające wymaganą liczbę zwojów liny na bębnie.

Trzyosiowe podwozie ułatwia dojazd do miejsc, w których większe żurawie cztero- lub pięcioosiowe miałyby problem z manewrowaniem. SAC 600E ma około 12 metrów długości i 2,55 metra szerokości. Minimalny promień skrętu podwozia wynosi 6,5 metra. Cztery tryby kierowania, w tym skręt wszystkich osi i jazda krabowa, pomagają dokładnie ustawić maszynę na ograniczonej przestrzeni.

Przy jakich inwestycjach udźwig 60 ton jest wystarczający?

Żuraw tej klasy może obsłużyć szeroki zakres prac budowlanych i przemysłowych. O jego przydatności nie przesądza jednak sama masa elementu. Ten sam prefabrykat może zostać bezpiecznie podniesiony z niewielkiej odległości, ale okazać się zbyt ciężki po odsunięciu żurawia o kolejnych kilka metrów.

SAC 600E może być dobrym wyborem między innymi przy takich zadaniach jak:

• montaż słupów, belek, dźwigarów i elementów stalowych,

• ustawianie prefabrykowanych schodów, ścian, płyt i mniejszych elementów mostowych,

• montaż central wentylacyjnych, agregatów chłodniczych i innych urządzeń na dachach,

• posadowienie transformatorów, zbiorników, silosów i elementów instalacji przemysłowych,

• relokacja maszyn produkcyjnych,

• załadunek i rozładunek konstrukcji, kontenerów oraz ciężkich skrzyń transportowych,

• prace montażowe przy halach, magazynach i obiektach usługowych.

W wielu inwestycjach pojedyncze elementy ważą od kilku do kilkunastu ton. Dla SAC 600E taki zakres mas może być odpowiedni, jeżeli miejsce ustawienia żurawia pozwala ograniczyć promień roboczy, a wymagany wysięg nie wymusza zastosowania najdłuższej konfiguracji ramienia.

Przykładowo urządzenie ważące 8 ton może mieścić się w możliwościach maszyny przy promieniu kilkunastu metrów, ale niekoniecznie przy promieniu 25–30 metrów. Należy również uwzględnić masę trawersy, zawiesi, szakli i zblocza. Dopiero suma tych wartości pokazuje rzeczywiste obciążenie żurawia.

Żuraw 60-tonowy jest często ekonomicznie uzasadnionym rozwiązaniem, gdy większa jednostka nie zapewnia inwestycji realnej korzyści. Mniejsze gabaryty mogą ułatwić dojazd, ustawienie i organizację terenu, natomiast krótszy proces mobilizacji pomaga ograniczyć czas potrzebny na rozpoczęcie prac.

Jak promień pracy i długość wysięgnika zmieniają dostępny udźwig?

Promień roboczy to pozioma odległość pomiędzy osią obrotu żurawia a pionową osią haka. Nie należy mylić go z odległością mierzoną od przedniej części podwozia, krawędzi podpór lub kabiny. Nawet niewielkie zwiększenie promienia powoduje wzrost momentu wywracającego, a w konsekwencji spadek dopuszczalnej masy ładunku.

Znaczenie ma również długość wysięgnika. Dłuższe ramię umożliwia osiągnięcie większej wysokości i ominięcie przeszkód, ale jednocześnie zwiększa masę oraz obciążenia działające na konstrukcję żurawia. Z tego powodu przy tym samym promieniu krótsza konfiguracja ramienia może mieć wyższy udźwig niż wysięgnik wysunięty na pełną długość.

Dobrze pokazują to przykładowe wartości z tabeli producenta dla pełnego rozstawu podpór, przeciwwagi 13 ton i pracy wysięgnikiem głównym:

• przy promieniu 10 metrów udźwig może wynosić około 13,9 tony dla wysięgnika o długości 21,7 metra, ale tylko 6,4 tony przy wysięgniku długości 50 metrów,

• przy promieniu 15 metrów wartości wynoszą około 7,8 tony dla wybranych średnich długości ramienia i około 6,1 tony przy pełnym wysunięciu,

• przy promieniu 20 metrów dopuszczalne obciążenie wynosi około 4,4–4,9 tony,

• przy promieniu 30 metrów dostępny udźwig spada do około 1,7–2,2 tony, zależnie od długości wysięgnika.

Dane te pokazują, dlaczego określenie „żuraw 60-tonowy” nie powinno być traktowane jako informacja o udźwigu dostępnym na całym obszarze pracy. W rzeczywistym zleceniu trzeba sprawdzić konkretną komórkę tabeli udźwigów odpowiadającą długości ramienia, promieniowi, przeciwwadze i rozstawowi podpór.

Na możliwości maszyny wpływają także:

• kierunek podnoszenia względem podwozia,

• kąt ustawienia wysięgnika,

• sposób olinowania zblocza,

• liczba użytych odcinków liny,

• zastosowanie wysięgnika dodatkowego,

• stopień wysunięcia poszczególnych podpór,

• masa haka i osprzętu podwieszonego pod nim.

Odpowiednio zaplanowane ustawienie może ograniczyć promień o kilka metrów i wyraźnie zwiększyć dostępny udźwig. Niekiedy bardziej opłaca się przygotować lepsze stanowisko dla żurawia niż sprowadzać większą maszynę ustawioną daleko od miejsca montażu.

Kiedy wybrać SAC 600E zamiast żurawia o większej nośności?

SAC 600E warto rozważyć wtedy, gdy masa brutto ładunku mieści się w tabeli udźwigów z odpowiednim zapasem, a geometria placu pozwala wykorzystać możliwości trzyosiowej maszyny. W takiej sytuacji większy żuraw mógłby zwiększyć koszty i utrudnić organizację prac, nie przynosząc proporcjonalnej korzyści.

Za wyborem SAC 600E przemawiają przede wszystkim:

• ograniczona szerokość bramy lub drogi dojazdowej,

• niewielka ilość miejsca na manewrowanie,

• praca na terenie istniejącego zakładu albo w zwartej zabudowie,

• konieczność wykonania jednego lub kilku podnoszeń w krótkim czasie,

• ładunki o masie kilku lub kilkunastu ton podnoszone na umiarkowanym promieniu,

• możliwość ustawienia maszyny blisko miejsca montażu,

• podłoże, na którym większa i cięższa jednostka byłaby trudniejsza do posadowienia.

Automatyczny montaż i demontaż przeciwwagi może usprawnić przygotowanie maszyny. Zmienny wysuw podpór ułatwia natomiast dopasowanie stanowiska do ograniczeń terenu. Każda niestandardowa konfiguracja musi jednak odpowiadać parametrom zapisanym w systemie sterowania i tabelach producenta.

Większy żuraw należy wybrać, gdy wymagany udźwig zbliża się do granicznych możliwości SAC 600E, promień jest duży albo plac nie pozwala odpowiednio wysunąć podpór. Większa jednostka może być również potrzebna przy montażu elementów o dużej powierzchni wystawionej na wiatr, ciężkich prefabrykatów, konstrukcji podnoszonych w tandemie lub ładunków, których masa i środek ciężkości nie są dokładnie znane.

Rezerwa wynikająca z wyboru większej maszyny nie zastępuje prawidłowego planowania. Może jednak ograniczyć ryzyko przestoju, gdy w czasie realizacji okaże się, że rzeczywisty promień jest większy od zakładanego albo masa elementu różni się od danych przekazanych na etapie wyceny.

Jak przygotować plac budowy i zaplanować ustawienie żurawia?

Przygotowanie stanowiska zaczyna się od wyznaczenia miejsca podjęcia i odłożenia ładunku. Na tej podstawie można ustalić wymagany promień, długość wysięgnika oraz optymalną pozycję podwozia. Pomiary powinny uwzględniać rzeczywiste przeszkody – elewacje, rusztowania, słupy, drzewa, linie napowietrzne i już zamontowane elementy konstrukcji.

Pełny rozstaw podpór SAC 600E wynosi około 7,45 metra wzdłużnie i 6,4 metra poprzecznie. Nie jest to jednak całkowita przestrzeń potrzebna do realizacji prac. Należy dodatkowo przewidzieć miejsce na podkłady pod stopy podporowe, dostęp obsługi, obrót nadwozia oraz strefę niebezpieczną. Tylna część żurawia porusza się w promieniu do około 3,59 metra od osi obrotu.

Przed przyjazdem maszyny trzeba sprawdzić:

• Nośność podłoża. Grunt, nawierzchnia lub strop muszą przenieść reakcje przekazywane przez podpory. Nie wystarczy założenie, że utwardzony plac automatycznie spełnia wymagania.

• Obecność infrastruktury podziemnej. Studzienki, kanały, komory, piwnice, zbiorniki i przebieg instalacji mogą osłabiać nawierzchnię dokładnie w miejscu planowanego ustawienia podpory.

• Odległość od wykopów i skarp. Ustawienie żurawia zbyt blisko krawędzi może doprowadzić do utraty stateczności podłoża.

• Trasę dojazdu. Należy uwzględnić szerokość przejazdu, promienie zakrętów, dopuszczalne obciążenia nawierzchni, wysokość bram oraz przewody i konstrukcje znajdujące się nad drogą.

• Przestrzeń roboczą. Trasa przemieszczania ładunku powinna być wolna od osób, pojazdów i innych prac, które mogłyby wejść w kolizję z operacją.

Pod podporami stosuje się odpowiednio dobrane płyty lub podkłady rozkładające nacisk. Ich wymiarów nie powinno się dobierać wyłącznie na podstawie zwyczaju. Powierzchnia podkładu musi wynikać z reakcji podporowej oraz dopuszczalnego nacisku na konkretne podłoże.

Jeżeli nie ma miejsca na pełne wysunięcie podpór, można rozważyć rozstaw częściowy lub asymetryczny. W takim wariancie system sterowania ogranicza udźwig zależnie od rzeczywistej bazy podparcia i kierunku pracy. Dostępne parametry mogą być wtedy znacznie niższe niż dla pełnego rozstawu.

Od czego zależy bezpieczna i sprawna realizacja podnoszenia?

Bezpieczne podnoszenie jest wynikiem właściwego połączenia możliwości technicznych żurawia, przygotowania terenu i pracy zespołu. Nawet dobrze dobrana maszyna nie wykona zadania sprawnie, jeżeli masa ładunku jest szacunkowa, punkty podczepienia nie zostały przygotowane albo operator nie widzi miejsca montażu i nie ma zapewnionej komunikacji z sygnalistą.

Przed rozpoczęciem operacji należy potwierdzić:

• rzeczywistą masę ładunku wraz z osprzętem,

• położenie środka ciężkości,

• stan i nośność punktów podnoszenia,

• rodzaj oraz dopuszczalne obciążenie zawiesi,

• długość wysięgnika i maksymalny promień podczas całego ruchu,

• konfigurację przeciwwagi i podpór,

• nośność podłoża,

• aktualne warunki pogodowe,

• sposób komunikacji pomiędzy operatorem a osobą kierującą podnoszeniem.

Osprzęt powinien być dobrany nie tylko do masy elementu, lecz także do jego geometrii. Zbyt mały kąt pomiędzy cięgnami zawiesia może znacząco zwiększyć siły działające na każde z nich. Przy długich, wiotkich albo podatnych na odkształcenia elementach potrzebna może być trawersa, która utrzyma odpowiedni rozstaw punktów podczepienia.

W przypadku bardziej wymagających prac warto przygotować plan podnoszenia określający pozycję maszyny, konfigurację wysięgnika, kolejne fazy ruchu, sposób podczepienia oraz działania podejmowane przy zmianie warunków. Próbne uniesienie ładunku na niewielką wysokość pozwala sprawdzić jego wyważenie, pracę zawiesi i stabilność całego układu.

W Leovitae analizujemy parametry zlecenia tak, aby dobrać nie największy dostępny żuraw, lecz maszynę odpowiednią do rzeczywistego ciężaru, zasięgu i warunków na miejscu. Dokładne informacje przekazane przed realizacją ułatwiają przygotowanie sprzętu i osprzętu, ograniczają ryzyko przestoju oraz pozwalają bezpiecznie wykorzystać możliwości SAC 600E.
