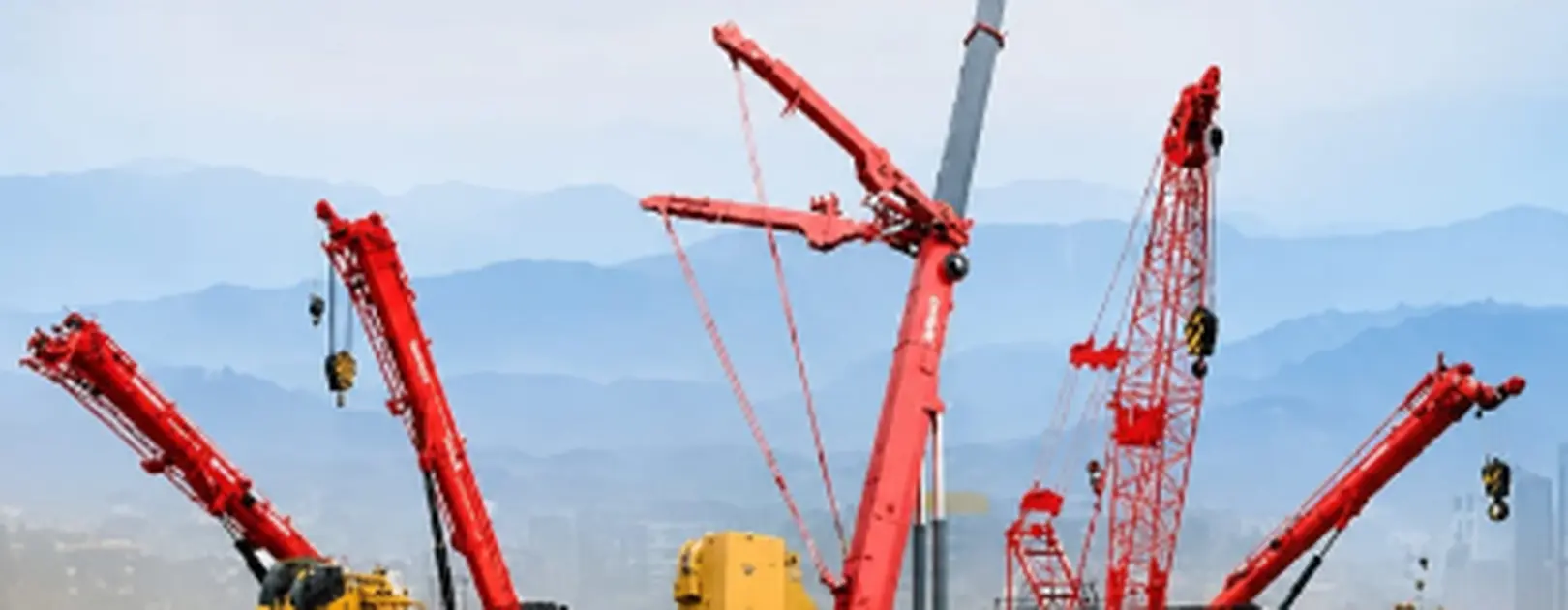

Żuraw 3-osiowy vs żurawie 4-osiowe – 7 różnic ważnych przed wyborem maszyny

Większy żuraw nie zawsze oznacza lepszy wybór. Na ciasnej działce dodatkowa oś może utrudnić dojazd i rozstawienie maszyny, natomiast zbyt mały żuraw straci wymagany udźwig, gdy tylko ładunek trzeba będzie odsunąć od podwozia. Kosztowna pomyłka może ujawnić się dopiero na miejscu, kiedy okaże się, że maszyna nie przejedzie przez bramę, nie zmieści podpór albo nie podniesie elementu na zakładanym promieniu.

Porównując żuraw 3-osiowy z maszyną 4-osiową, nie wystarczy więc zestawić maksymalnego udźwigu podanego w nazwie modelu. Trzeba uwzględnić wymiary podwozia, tabelę udźwigu, długość wysięgnika, konfigurację przeciwwagi, warunki dojazdu i nośność podłoża.

Warto przy tym pamiętać, że liczba osi nie określa wszystkich możliwości maszyny. Poszczególne żurawie samojezdne mogą różnić się konstrukcją układu skrętnego, długością teleskopu, systemem rozstawiania podpór i masą przewożonego balastu. Każde zlecenie powinno być zatem analizowane na podstawie parametrów konkretnego modelu.

Jak liczba osi wpływa na gabaryty, promień skrętu i dojazd na ciasną budowę?

Różnica 1: wymiary podwozia i manewrowość.

Żurawie 3-osiowe są zazwyczaj krótsze i lżejsze od maszyn 4-osiowych o większym udźwigu. W zależności od modelu ich długość może wynosić około 9,5–11 m, podczas gdy większe konstrukcje 4-osiowe mogą osiągać około 12,5–14 m. Różnica kilku metrów staje się istotna w wąskich ulicach, na zamkniętych dziedzińcach oraz przy wjeździe przez bramy ustawione bezpośrednio za zakrętem.

Na rzeczywistą zwrotność wpływa jednak nie tylko długość żurawia. Znaczenie mają również:

• rozstaw osi,

• liczba osi skrętnych,

• dostępne tryby skrętu,

• szerokość drogi dojazdowej,

• długość przedniego i tylnego zwisu,

• promień wewnętrzny i zewnętrzny podczas skrętu,

• możliwość wykonania manewru z wykorzystaniem przeciwskrętu osi tylnych.

Orientacyjny promień skrętu żurawia 3-osiowego może wynosić około 6,5–7,5 m, a większej maszyny 4-osiowej około 8,2–9,5 m. Nie są to jednak wartości uniwersalne. Nowoczesny żuraw 4-osiowy ze wszystkimi osiami skrętnymi może poruszać się sprawniej niż starszy i pozornie mniejszy model.

Krótsze podwozie ułatwia również pokonywanie przełamań terenu. Długi tylny zwis maszyny 4-osiowej może zbliżyć się do nawierzchni na stromym podjeździe, zahaczyć o krawędź bramy albo wejść w obszar zajęty przez zaparkowane pojazdy. W takich warunkach potrzebna jest ocena nie tylko szerokości przejazdu, lecz także jego profilu.

Przed zamówieniem maszyny warto zmierzyć:

• światło bramy i jej wysokość,

• szerokość drogi na zakrętach,

• odległość bramy od pierwszej przeszkody,

• promień łuków i skrzyżowań,

• nachylenie podjazdów,

• wysokość wiaduktów, przewodów i instalacji,

• ilość miejsca potrzebnego do zawrócenia lub wyjazdu tyłem.

Żuraw 3-osiowy często wygrywa tam, gdzie priorytetem jest dojazd. Dotyczy to zwłaszcza centrów miast, zakładów przemysłowych, hal, posesji z wąską bramą oraz inwestycji prowadzonych w istniejącej zabudowie. Maszyna 4-osiowa potrzebuje więcej przestrzeni, ale w zamian zapewnia większą rezerwę udźwigu i zasięgu.

Udźwig przy różnych promieniach roboczych w żurawiu 3- i 4-osiowym

Różnica 2: udźwig rzeczywisty, a nie wyłącznie wartość nominalna.

Udźwig maksymalny żurawia obowiązuje tylko w określonej konfiguracji, najczęściej na bardzo małym promieniu, przy odpowiednim rozstawieniu podpór i założonej przeciwwadze. Nie oznacza to, że żuraw oznaczony jako 50-tonowy podniesie 50 ton w dowolnym miejscu swojego pola pracy.

W popularnych klasach maszyn żurawie 3-osiowe mogą oferować maksymalny udźwig rzędu 40–60 ton, a modele 4-osiowe około 70–100 ton. Z punktu widzenia inwestycji ważniejsza jest jednak odpowiedź na pytanie: ile maszyna podniesie przy promieniu wynikającym z ustawienia na placu budowy?

Na bliskim promieniu, wynoszącym przykładowo 2,5–4 m, żuraw 4-osiowy może dysponować wyraźnie większym udźwigiem niż konstrukcja 3-osiowa. Przewaga zwykle rośnie wraz z odsuwaniem ładunku od osi obrotu. Przy promieniu około 20 m maszyna klasy 50 ton może, zależnie od długości wysięgnika i konfiguracji, podnosić jedynie kilka ton. Żuraw klasy 90 ton może w analogicznych warunkach zachować kilkutonową rezerwę.

Udźwig na określonym promieniu zależy między innymi od:

• długości wysuniętego teleskopu,

• kąta ustawienia wysięgnika,

• masy zamontowanej przeciwwagi,

• rozstawu podpór,

• sektora pracy względem podwozia,

• masy haka, zawiesi i trawersy,

• sposobu teleskopowania sekcji,

• dopuszczalnej konfiguracji wskazanej przez producenta.

Do masy ładunku należy doliczyć cały osprzęt znajdujący się pod hakiem. Jeżeli element waży 5 ton, a trawersa, zawiesia i szakle kolejne 500 kg, żuraw musi mieć odpowiednią rezerwę dla co najmniej 5,5 t. W praktyce dobór z minimalnym zapasem jest ryzykowny, ponieważ niewielka zmiana ustawienia może zwiększyć promień roboczy i obniżyć dostępny udźwig.

Istotne jest również miejsce odkładania elementu. Żuraw może bez problemu podjąć ładunek znajdujący się blisko maszyny, ale nie mieć wystarczających parametrów po obrocie i wysunięciu go nad budynek. Dlatego analizuje się cały planowany tor przemieszczania, a nie tylko punkt początkowy.

Maszyna 4-osiowa jest zwykle właściwym wyborem, gdy ciężki element trzeba zamontować daleko od żurawia, za przeszkodą lub na ograniczonej powierzchni, która nie pozwala ustawić podwozia bliżej miejsca pracy. Żuraw 3-osiowy pozostaje korzystny przy lżejszych ładunkach i niewielkich promieniach.

Wysięg teleskopu i wysokość podnoszenia a zakres realizowanych prac

Różnica 3: długość wysięgnika i dostępna wysokość podnoszenia.

Wysięgnik teleskopowy żurawia 3-osiowego może mieć, zależnie od modelu, około 30–50 m długości. W klasie 4-osiowej spotykane są konstrukcje z teleskopem osiągającym około 50–60 m. Dłuższy wysięgnik zwiększa zarówno wysokość podnoszenia, jak i możliwość sięgnięcia w głąb obiektu.

Nie należy jednak utożsamiać długości teleskopu z poziomym promieniem roboczym. Wysięgnik o długości 50 m ustawiony pod dużym kątem pozwoli pracować wysoko, lecz nie zapewni 50 m zasięgu poziomego. Na użyteczny zasięg wpływają geometria maszyny, kąt wysięgnika i wymagana wysokość prowadzenia ładunku.

Żuraw 3-osiowy dobrze sprawdza się między innymi podczas:

• montażu urządzeń klimatyzacyjnych na niższych dachach,

• przeładunku maszyn i zbiorników,

• ustawiania konstrukcji stalowych,

• prac przy budynkach mających kilka kondygnacji,

• obsługi hal i zakładów przemysłowych,

• krótkich prac serwisowych.

Maszyna 4-osiowa daje większe możliwości przy montażu prefabrykatów, konstrukcji dachowych, urządzeń technologicznych i elementów instalowanych na wyższych kondygnacjach. Dłuższy teleskop może także umożliwić przeprowadzenie zadania bez zakładania dodatkowej przedłużki kratowej.

Po zamontowaniu przedłużenia typu JIB maksymalna wysokość podnoszenia żurawia 3-osiowego może sięgać około 55–60 m, natomiast w większych maszynach 4-osiowych nawet ponad 70 m. Zastosowanie przedłużki wymaga jednak dodatkowej przestrzeni montażowej, czasu oraz uwzględnienia jej masy i ograniczeń udźwigu.

Dłuższy teleskop nie zawsze oznacza przewagę. Przy pracy w hali lub pod istniejącą konstrukcją ważniejsza może być możliwość ustawienia wysięgnika pod niewielkim kątem, kompaktowa głowica i precyzyjne manewrowanie. W takich realizacjach mniejszy żuraw może wykonać zadanie szybciej i bezpieczniej.

Przed wyborem maszyny należy ustalić nie tylko wysokość punktu montażowego, lecz również wysokość przeszkód znajdujących się na trasie ładunku. Element może wymagać uniesienia ponad attykę, rurociąg, dach sąsiedniej hali albo istniejącą konstrukcję stalową. Dopiero taki przekrój roboczy pozwala określić potrzebną długość wysięgnika.

Naciski na osie, masa całkowita i wymagania transportowe

Różnica 4: masa maszyny i możliwość legalnego dojazdu.

Większa liczba osi pozwala rozłożyć masę żurawia na większej liczbie punktów styku z nawierzchnią. Nie oznacza jednak automatycznie, że cięższa maszyna może bez dodatkowych ustaleń poruszać się każdą drogą.

W konfiguracji zakładającej około 12 ton na oś masa 3-osiowej maszyny może zbliżać się do 36 ton, natomiast 4-osiowej do 48 ton. Wartość 12 ton na oś jest często spotykanym założeniem konstrukcyjnym producentów żurawi, ale nie powinna być traktowana jako uniwersalny limit obowiązujący na każdej polskiej drodze.

Dopuszczalność przejazdu zależy między innymi od:

• rzeczywistej masy całkowitej,

• nacisków poszczególnych osi i grup osi,

• rodzaju osi napędowych,

• wymiarów pojazdu,

• kategorii i nośności drogi,

• ograniczeń na mostach i wiaduktach,

• konfiguracji żurawia podczas przejazdu.

Jeżeli masa, wymiary lub naciski osi przekraczają wartości dopuszczalne dla danej trasy, przejazd może zostać zakwalifikowany jako nienormatywny. W takiej sytuacji konieczne może być uzyskanie właściwego zezwolenia, wyznaczenie trasy oraz spełnienie dodatkowych warunków organizacyjnych.

Różnica 5: transport przeciwwag i dodatkowego osprzętu.

Mniejszy żuraw 3-osiowy często może dojechać z większością potrzebnego balastu, hakiem i podstawowym osprzętem. Skraca to czas przygotowania oraz ogranicza liczbę pojazdów uczestniczących w realizacji.

Żuraw 4-osiowy może przewozić część przeciwwagi na podwoziu, lecz pełna konfiguracja udźwigowa nierzadko wymaga dostarczenia dodatkowego balastu osobną ciężarówką. Oddzielny transport może być potrzebny również dla:

• przedłużek kratowych,

• dużych płyt pod podpory,

• ciężkiej trawersy,

• dodatkowych zawiesi,

• osprzętu montażowego,

• elementów potrzebnych do zmiany konfiguracji wysięgnika.

Nie każdy żuraw 4-osiowy wymaga dodatkowego pojazdu przy każdym zleceniu. Jeżeli podnoszony element jest lekki, a promień niewielki, wystarczająca może być przeciwwaga przewożona przez samą maszynę. Z kolei wymagające zadanie realizowane mniejszym żurawiem również może wymusić osobny transport osprzętu.

Logistyka balastu wpływa na cenę usługi i czas zajęcia placu. Trzeba przewidzieć miejsce dla ciężarówki, bezpieczny rozładunek przeciwwag oraz obszar, w którym żuraw będzie mógł pobrać i zamontować kolejne elementy wyposażenia.

Rozstaw podpór, stabilność i ilość miejsca potrzebnego do pracy

Różnica 6: powierzchnia potrzebna do rozstawienia maszyny.

Możliwość wjazdu na działkę nie oznacza jeszcze, że żuraw będzie mógł na niej pracować. Po ustawieniu podwozia trzeba wysunąć podpory, ułożyć odpowiednie podkłady i zachować przestrzeń dla obrotu nadwozia oraz przeciwwagi.

Orientacyjna baza podparcia żurawia 3-osiowego może wynosić około 6,3 × 6,2 m, a maszyny 4-osiowej około 7,3 × 7 m lub więcej. Dokładne wartości zależą od modelu oraz wybranego stopnia wysunięcia podpór.

Nowoczesne systemy pozwalają rozstawiać każdą podporę w innym zakresie. Ułatwia to pracę przy ścianie, krawężniku lub czynnej drodze. Nie oznacza jednak, że udźwig pozostaje taki sam jak przy pełnej bazie. Sterownik ogranicza możliwości maszyny zgodnie z rzeczywistym położeniem podpór i sektorem obrotu.

Większy żuraw generuje zwykle wyższe reakcje podporowe. Nacisk na pojedynczą stopę może wynosić kilkadziesiąt ton i zmieniać się podczas obrotu ładunku. Nie wystarczy więc sprawdzić masy całej maszyny. Trzeba ocenić maksymalną siłę, która może zostać przekazana na jedną podporę.

Szczególnej analizy wymagają stanowiska znajdujące się:

• nad garażami i kondygnacjami podziemnymi,

• w pobliżu wykopów,

• nad kanałami technologicznymi,

• obok studzienek i instalacji,

• na nasypach oraz gruntach nawodnionych,

• na kostce ułożonej na nieznanej podbudowie,

• na świeżo zasypanych wykopach instalacyjnych.

Pod podpory stosuje się płyty lub podkłady zwiększające powierzchnię przekazywania obciążenia. Ich wymiar powinien wynikać z reakcji podporowej i dopuszczalnego nacisku na podłoże. Przypadkowo dobrana deska nie zastępuje obliczeń ani oceny warunków gruntowych.

Mniejsza baza żurawia 3-osiowego może być dużą zaletą na ciasnym placu. Żuraw 4-osiowy zapewnia natomiast szerszą bazę i większą stabilność potrzebną przy ciężkich ładunkach oraz dużych promieniach. Warunkiem jest dostępność odpowiednio przygotowanego stanowiska.

Trzeba również pozostawić przestrzeń dla przeciwwagi obracającej się razem z nadwoziem. Obszar ten należy wygrodzić, ponieważ wejście między przeciwwagę a ścianę, pojazd lub inną przeszkodę może prowadzić do zmiażdżenia.

Kiedy żurawie samojezdne 3-osiowe są bardziej opłacalne, a kiedy warto wybrać 4 osie?

Różnica 7: koszt mobilizacji, czas przygotowania i zakres realizowanych prac.

Żuraw 3-osiowy jest zazwyczaj bardziej opłacalny przy krótkich i stosunkowo prostych zadaniach, które nie wymagają dużej rezerwy udźwigu. Niższa masa, kompaktowe podwozie i możliwość przewożenia podstawowej konfiguracji ograniczają koszty dojazdu oraz czas rozstawiania.

Maszyna tej klasy może być dobrym wyborem przy montażu klimatyzatorów, przeładunku maszyn, ustawianiu zbiorników, pracach serwisowych, montażu konstrukcji w niskiej zabudowie oraz zadaniach wykonywanych wewnątrz zakładów przemysłowych.

Żuraw 4-osiowy warto rozważyć, gdy:

• ładunek jest ciężki lub ma duże gabaryty,

• wymagany jest znaczny promień roboczy,

• element trzeba podać za budynek albo inną przeszkodę,

• praca odbywa się na dużej wysokości,

• planowany jest montaż prefabrykatów betonowych,

• podnoszone są stacje transformatorowe lub ciężkie urządzenia,

• potrzebna jest większa rezerwa udźwigu,

• mniejszy żuraw pracowałby na granicy tabeli.

Cena większej maszyny może być wyższa, ale nie należy oceniać opłacalności wyłącznie na podstawie stawki godzinowej. Żuraw 4-osiowy może wykonać zadanie bez przestawiania, bez dzielenia ładunku lub bez montowania rozbudowanej przedłużki. W takim przypadku droższa maszyna pozwala ograniczyć czas i ryzyko całej operacji.

Z kolei zamówienie żurawia 4-osiowego do prostego przeładunku wykonywanego blisko podwozia może niepotrzebnie zwiększyć koszt mobilizacji. Większy żuraw zajmie więcej miejsca, może wymagać transportu balastu i dłuższego przygotowania stanowiska.

Czas rozstawiania maszyny należy traktować orientacyjnie. Prosty żuraw 3-osiowy w konfiguracji drogowej może być gotowy do pracy po kilkunastu lub kilkudziesięciu minutach. Montaż dodatkowych przeciwwag, większych podkładów albo przedłużki w żurawiu 4-osiowym może wydłużyć przygotowanie do kilkudziesięciu minut, a przy bardziej rozbudowanej konfiguracji nawet dłużej.

W Leovitae dobór maszyny rozpoczynamy od analizy zadania, a nie od samej masy ładunku. Sprawdzamy planowany promień, wysokość podnoszenia, warunki dojazdu, miejsce na podpory i potrzebny osprzęt. Dzięki temu żurawie samojezdne mogą zostać dopasowane zarówno do parametrów technicznych operacji, jak i realnych warunków panujących na inwestycji.
