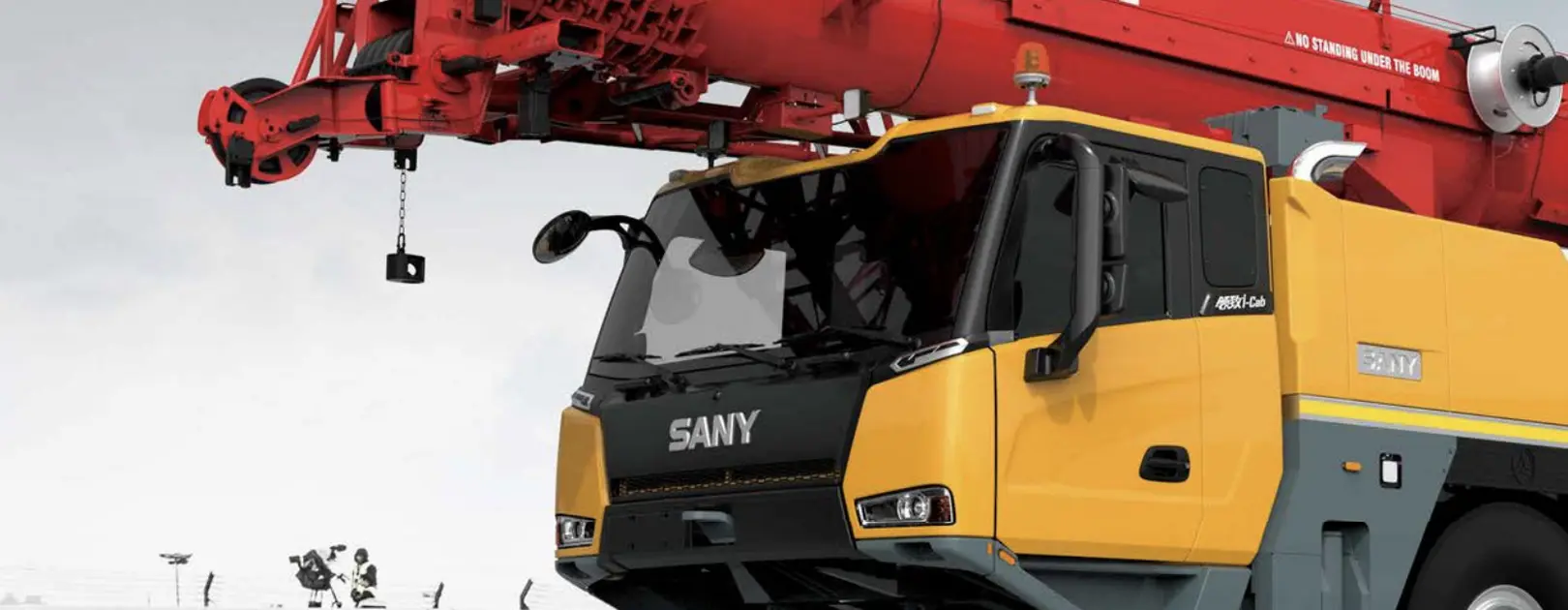

Uniwersalny żuraw 4-osiowy do pracy w mieście i na budowie SAC 700E

Wybór żurawia nie powinien sprowadzać się wyłącznie do porównania maksymalnego udźwigu. Na zatłoczonym placu budowy równie ważne są wymiary maszyny, możliwość manewrowania, dostępna przestrzeń na podpory oraz czas potrzebny na przygotowanie stanowiska. SAC 700E został zaprojektowany tak, aby łączyć możliwości 70-tonowego żurawia z mobilnością potrzebną podczas realizacji prac miejskich, przemysłowych i infrastrukturalnych.

Czteroosiowe podwozie, sześć trybów skrętu, sześcioczęściowy wysięgnik o długości do 50 metrów i zmienny rozstaw podpór pozwalają dopasować konfigurację maszyny do zróżnicowanych warunków. Nie oznacza to jednak, że żuraw można dobrać wyłącznie na podstawie masy ładunku. Każda operacja wymaga sprawdzenia promienia pracy, wysokości podnoszenia, konfiguracji przeciwwagi, nośności podłoża oraz rzeczywistych możliwości dojazdu.

Co sprawia, że SAC 700E jest uniwersalnym żurawiem 4-osiowym?

SAC 700E należy do klasy żurawi All-Terrain, czyli maszyn przystosowanych zarówno do przemieszczania się po drogach, jak i do poruszania się po utwardzonych drogach technologicznych oraz wymagających terenach budowy. Cztery osie oraz układ napędowy 8×6×8 zapewniają połączenie mobilności, zwrotności i zdolności do pokonywania nierówności.

W konfiguracji opisanej przez producenta maszyna ma około 12,5 m długości, 2,55 m szerokości i 3,94 m wysokości. Są to wymiary, które ułatwiają organizację przejazdu przez tereny zurbanizowane, ale nadal wymagają dokładnego sprawdzenia bram, łuków drogi, przewężeń i skrajni pionowej. Minimalny promień skrętu podwozia wynosi 7,6 m, natomiast promień wyznaczany przez głowicę złożonego wysięgnika jest większy i wynosi około 10,3 m.

Uniwersalność maszyny wynika również z jej parametrów jezdnych:

• maksymalna prędkość przejazdowa wynosi do 80 km/h,

• prześwit podwozia to 280 mm,

• kąt natarcia i zejścia wynosi po 15°,

• deklarowana zdolność pokonywania wzniesień sięga 68%,

• hydropneumatyczne zawieszenie może być regulowane o 100 mm w górę i w dół.

Parametry te nie zwalniają z przygotowania właściwej trasy. Luźne kruszywo, grząskie pobocze, nierówne płyty drogowe czy stromy zjazd na plac budowy mogą stanowić ograniczenie nawet dla żurawia terenowego.

SAC 700E może być wykorzystywany między innymi przy montażu prefabrykatów, konstrukcji stalowych, urządzeń technologicznych, elementów instalacji HVAC, zbiorników, maszyn przemysłowych oraz infrastruktury drogowej. Kompaktowe podwozie sprawdza się także podczas prac serwisowych i przeładunkowych, gdzie cięższy żuraw o większej liczbie osi zajmowałby zbyt dużo miejsca.

Jak udźwig 70 ton i wysięgnik 50 metrów przekładają się na możliwości SAC 700E?

Maksymalny udźwig katalogowy SAC 700E wynosi 70 ton. Wartość ta jest dostępna wyłącznie w ściśle określonej konfiguracji – przy minimalnym promieniu roboczym wynoszącym 3 m, odpowiednim ustawieniu maszyny, właściwej przeciwwadze oraz dodatkowym układzie krążków. Nie można więc traktować 70 ton jako udźwigu dostępnego na dowolnej długości wysięgnika i w każdym kierunku obrotu.

Podstawowy wysięgnik ma 11 m długości. Po pełnym wysunięciu jego sześciu sekcji osiąga 50 m, a maksymalna wysokość podnoszenia na wysięgniku głównym wynosi około 50,5 m. Zastosowanie stałego przedłużenia kratowego o długości 9,6 lub 16 m pozwala uzyskać maksymalną długość zestawu wynoszącą 66 m i wysokość podnoszenia do 66,5 m. Przedłużenie może pracować pod kątem 0°, 20° lub 40°, zależnie od konfiguracji przewidzianej w tabelach producenta.

Konstrukcja wysięgnika o przekroju U została wykonana z wysokowytrzymałej stali. Taki kształt zwiększa odporność na skręcanie i ugięcia, co ma znaczenie podczas precyzyjnego montażu elementów na większej wysokości.

Rzeczywisty udźwig zawsze maleje wraz ze wzrostem promienia roboczego. Dobrze pokazują to wartości dla całkowicie wysuniętego wysięgnika, pełnego rozstawu podpór i przeciwwagi 15 t. W tej konfiguracji tabela producenta przewiduje około:

• 7 t przy promieniu od 9 do 12 m,

• 5,2 t przy promieniu 20 m,

• 2,6 t przy promieniu 30 m,

• 1,1 t przy promieniu 40 m.

Oznacza to, że urządzenie o masie kilku ton ustawiane na dachu może być bardziej wymagającym ładunkiem niż znacznie cięższy prefabrykat montowany tuż obok żurawia. O doborze maszyny decyduje kombinacja masy, promienia, wysokości i sposobu prowadzenia ładunku, a nie tylko największa liczba umieszczona w specyfikacji.

Podczas obliczeń trzeba również uwzględnić masę zawiesi, trawers, uchwytów i pozostałego osprzętu. Znaczenie mają położenie środka ciężkości, dostępne punkty zaczepienia oraz powierzchnia ładunku narażona na działanie wiatru.

Jak sześć trybów skrętu ułatwia manewrowanie żurawiem w mieście i na budowie?

Długi pojazd wieloosiowy nie może poruszać się po ciasnym terenie w taki sam sposób jak samochód ciężarowy. Dlatego SAC 700E wykorzystuje elektrohydrauliczny układ sterowania wszystkimi osiami oraz sześć trybów skrętu dopasowanych do różnych sytuacji.

Operator może korzystać z następujących ustawień:

• Skręt drogowy — przeznaczony do stabilnego prowadzenia maszyny podczas normalnej jazdy.

• Skręt wszystkich kół — zmniejszający promień skrętu podczas przejazdu przez ciasne zakręty.

• Tryb krabowy — umożliwiający przemieszczanie maszyny ukośnie.

• Skręt ze zredukowanym zachodzeniem tyłu — ograniczający wychylanie tylnej części podwozia poza tor przednich osi.

• Niezależne sterowanie tylnymi osiami — pomocne podczas korygowania położenia żurawia na stanowisku.

• Tryb z zablokowanym skrętem osi tylnych — wykorzystywany w warunkach wymagających prowadzenia przede wszystkim osiami przednimi.

W praktyce tryb wszystkich kół może ułatwić pokonanie ostrego zakrętu za bramą, a jazda krabowa pozwala dosunąć maszynę równolegle do elewacji, krawędzi drogi lub hali. Niezależne sterowanie osiami tylnymi pomaga natomiast ustawić podwozie w miejscu, w którym nie ma przestrzeni na klasyczne cofanie i ponowne podjeżdżanie.

Systemy skrętu nie zastępują analizy przejezdności. Przed przyjazdem żurawia należy sprawdzić nie tylko szerokość bramy, lecz także geometrię zakrętów, miejsce na zachodzenie wysięgnika i przeciwwagi, możliwość wykonania korekty toru jazdy oraz wytrzymałość poboczy. W trudnych lokalizacjach warto przygotować analizę obwiedni ruchu pojazdu.

Dlaczego zmienny rozstaw podpór ma znaczenie podczas pracy na ograniczonej przestrzeni?

Podczas pracy żuraw przenosi duże obciążenia na cztery podpory. Ich rozstaw bezpośrednio wpływa na stateczność oraz dopuszczalne wartości udźwigu w poszczególnych kierunkach. Maksymalny rozstaw podpór SAC 700E wynosi 8,4 × 6,4 m, dlatego przygotowanie pełnego stanowiska wymaga większej przestrzeni niż sama szerokość podwozia.

System zmiennego rozstawu pozwala wysuwać każdą podporę na długość dopasowaną do dostępnego miejsca. Dzięki temu możliwa jest praca przy ścianie, krawężniku, czynnej jezdni, ogrodzeniu lub istniejącej instalacji, nawet jeżeli wszystkie podpory nie mogą zostać wysunięte symetrycznie.

System SICON2 odczytuje położenie podpór i na bieżąco oblicza możliwości żurawia dla pełnego zakresu obrotu. Jeżeli jedna strona maszyny ma mniejszą bazę podparcia, dopuszczalny udźwig w tym sektorze zostaje odpowiednio ograniczony. Operator otrzymuje więc parametry odnoszące się do rzeczywistej konfiguracji, a nie jedynie do pełnego rozstawu.

Zmienna geometria podpór daje dużą elastyczność, ale nie oznacza, że każde wolne miejsce pozwala wykonać podnoszenie. Trzeba pozostawić przestrzeń na stopy podporowe i płyty rozkładające nacisk, uwzględnić obrót przeciwwagi oraz wyznaczyć strefę niebezpieczną wokół maszyny i ładunku.

Istotna jest również nośność podłoża. W dokumentacji technicznej podano maksymalne siły na podporach wynoszące, zależnie od ich położenia, do 342 kN i 637 kN. Takie obciążenie może doprowadzić do uszkodzenia kostki brukowej, płyty stropowej, kanału technologicznego lub nieprawidłowo zagęszczonego gruntu. Wielkość podkładów należy zatem obliczyć na podstawie rzeczywistych reakcji podporowych i dopuszczalnego nacisku na podłoże.

Jak automatyczny montaż przeciwwagi skraca przygotowanie żurawia do pracy?

Przeciwwaga równoważy moment wywoływany przez ładunek i wysięgnik. Jej konfiguracja wpływa na udźwig, możliwości przejazdowe oraz przestrzeń potrzebną do obrotu żurawia. SAC 700E może pracować z sześcioma zestawami przeciwwagi: 4,5 t, 6,8 t, 9,3 t, 10,8 t, 12,8 t i 15 t.

Hydrauliczny system samodzielnego montażu i demontażu pozwala operatorowi pobierać oraz odkładać moduły bez angażowania dodatkowego żurawia pomocniczego. Proces może być obsługiwany zdalnie, dzięki czemu operator zachowuje dobrą widoczność strefy montażu i może dokładnie kontrolować ruch elementów.

Automatyzacja przynosi kilka praktycznych korzyści:

• skraca czas uzbrajania maszyny,

• ogranicza liczbę pracowników potrzebnych podczas montażu,

• zmniejsza zależność od sprzętu pomocniczego,

• pozwala dobrać masę przeciwwagi do konkretnego podnoszenia,

• ułatwia zaplanowanie konfiguracji transportowej.

System rozpoznawania przeciwwagi automatycznie identyfikuje zamontowany zestaw i ogranicza ryzyko wprowadzenia do komputera niewłaściwej wartości. Dostępność automatycznego montażu i rozpoznawania może zależeć od wersji emisyjnej oraz wyposażenia danego egzemplarza, dlatego konfigurację należy potwierdzić przed realizacją.

Masa przeciwwagi wpływa również na naciski osi podczas przejazdu. Producent przewiduje między innymi konfigurację z przeciwwagą 4,5 t przy nacisku do 10 t na oś oraz warianty z przeciwwagą do 10,8 t przy nacisku do 12 t na oś. Rzeczywista możliwość przejazdu po drogach publicznych zależy jednak od konfiguracji transportowej, dopuszczalnej masy pojazdu, parametrów trasy i wymaganych zezwoleń.

W jaki sposób systemy sterowania SAC 700E wspierają bezpieczeństwo i operatora?

Za kontrolę parametrów pracy odpowiada system SICON2, który przetwarza informacje z czujników długości i kąta wysięgnika oraz czujników ciśnienia. Na tej podstawie prezentuje aktualny stan maszyny i reaguje na zbliżanie się do granic bezpiecznej pracy.

Ogranicznik momentu obciążenia analizuje konfigurację żurawia, promień i obciążenie. W przypadku wykrycia niebezpiecznego ruchu system może go automatycznie zablokować i uruchomić sygnał ostrzegawczy. Nie zastępuje to prawidłowego planu podnoszenia ani oceny operatora, ale stanowi dodatkową warstwę ochronną.

Bezprzewodowy pilot umożliwia sterowanie między innymi podporami, poziomowaniem, wysuwaniem wysięgnika, zmianą jego kąta, obrotem, wciągarką oraz czynnościami pomocniczymi. Operator może dzięki temu wybrać miejsce zapewniające lepszy widok na stopę podporową, przeciwwagę lub strefę odkładania ładunku.

Obsługę wspierają również:

• automatyczne poziomowanie podpór,

• funkcja wysuwania wysięgnika jednym przyciskiem,

• możliwość teleskopowania z obciążeniem w dopuszczonych konfiguracjach,

• magistrala CAN-BUS przekazująca informacje diagnostyczne,

• funkcje rejestrowania danych roboczych i ostrzegania o ryzyku,

• moduł zwiększający odporność układów sterowania na zakłócenia elektromagnetyczne.

Kabina operatora może być pochylana w zakresie od 0° do 20°, co ułatwia obserwację wysoko prowadzonego ładunku. Zastosowano w niej 10,1-calowy wyświetlacz ogranicznika momentu, elektroniczne joysticki, klimatyzację i regulowany fotel. Większa przestrzeń na nogi i możliwość odchylenia siedziska ograniczają zmęczenie podczas wielogodzinnych realizacji.

Elektronika pomaga kontrolować maszynę, lecz o bezpieczeństwie nadal decydują przygotowanie stanowiska, prawidłowa komunikacja zespołu, dobór zawiesi, kontrola warunków atmosferycznych i doświadczenie operatora. W Leovitae analizujemy operację jako całość — od dojazdu i ustawienia podpór po geometrię podnoszenia oraz bezpieczne odłożenie ładunku. Pozwala to wykorzystać możliwości SAC 700E bez opierania decyzji wyłącznie na jego maksymalnym udźwigu.
